在岩石力学与边坡工程研究中，如何精准捕捉岩石在复杂环境下的变形与破坏过程，一直是学者们关注的核心问题。地质灾害防治与地质环境保护全国重点实验室的科研人员采用千眼狼（Revealer）高速3D-DIC系统，结合声发射监测AE技术，对凝灰岩在干湿循环作用下的损伤演化规律开展了系统性试验研究，为岩石力学领域的DIC技术应用提供了典型案例。
一、研究背景：为什么岩石力学研究需要3D-DIC系统
多雨山区高速公路及边坡工程中，凝灰岩等火山碎屑岩因反复失水与吸水经历干湿循环，导致力学性能劣化，内部微裂纹扩展，易引发滑坡等地质灾害。传统岩石力学试验依赖应变片或位移计，难以捕捉岩石表面的非均匀变形与裂纹萌生全过程。因此，在岩石破坏机理研究中，越来越多科研团队开始引入三维数字图像相关技术（3D-DIC），通过高速摄像机对试样表面散斑图像进行连续采集，实时反演岩石的三维位移场与应变场分布。
本研究中，科研团队采用千眼狼（Revealer）高速3D-DIC系统同步结合声发射（AE）监测，对不同干湿循环次数下凝灰岩的裂纹演化过程进行了系统研究。
二、试验设备：千眼狼（Revealer）3D-DIC系统价值
本研究试验系统由三部分组成：
1、单轴加载系统：采用DYT-50多场耦合干湿循环渗透试验系统进行单轴压缩加载，用于模拟岩石在实际工程中的受力环境。
2、声发射（AE）系统：用于监测岩石内部裂纹扩展产生的弹性波信号，可分析裂纹活动成都与损伤演化阶段。
3、高速3D-DIC系统（核心设备）：
试验采用千眼狼（Revealer）3D-DIC系统，由两台Revealer M230高速摄像机组成双目立体测量系统，通过图像匹配算法计算试验表面的三维位移场、XY方向应变场。相比普通DIC设备，千眼狼（Revealer）3D-DIC系统具备以下特征：
●高速成像能力，适用于岩石破坏瞬态过程
●三维应变测量精度更高
●稳定的全场变形计算能力
●适配岩石力学与材料破坏研究
图1 高速3D-DIC测试系统示意图
三、试验过程：高速3D-DIC岩石试验标准流程
1、试样准备：将采集高速公路边坡的凝灰岩加工成直径50 mm、高度100 mm的圆柱体，按6组干湿循环次数（0、1、5、10、15、20次），每组5个试样，制备共30个圆柱体。
2、散斑制作：试样表面先喷涂白色哑光底漆，再喷涂黑色哑光漆形成随机散斑，确保DIC系统可准确追踪表面点位移。干燥后安装试样，调整高速摄像机位置、光圈和焦距，确保成像清晰。标定后开始加载。
3、加载与同步采集：单轴压缩以位移控制加载，千眼狼（Revealer）高速摄像机M230持续采集试样表面图像，千眼狼（Revealer）3D-DIC系统实时计算三维位移场并反演应变场，全程记录直至试样破坏。
四、试验数据：3D-DIC揭示裂纹演化全过程
千眼狼（Revealer）高速3D-DIC系统完整记录了不同干湿循环次数下凝灰岩试样的位移场与应变场演化过程。

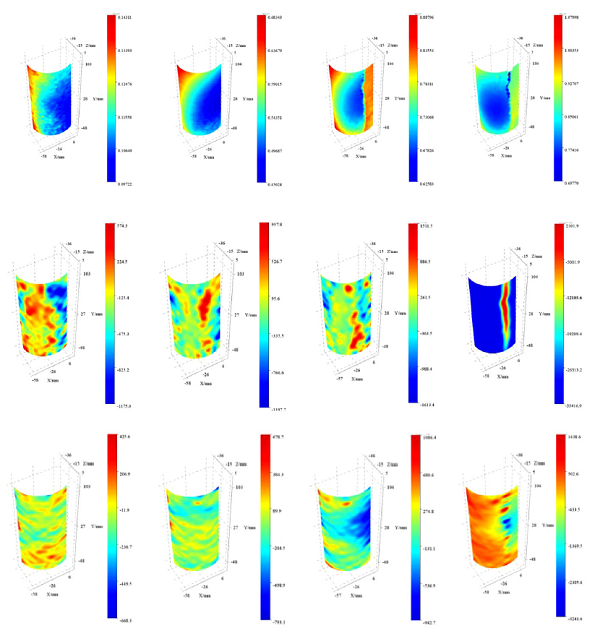

1、未经干湿循环（0次）的试样演化：如图2所示。加载初期即裂纹闭合阶段与线弹性阶段（对应第1、2列云图），位移场分布均匀，应变场无明显异常，表明内部微裂纹尚未扩展；进入稳定裂纹扩展阶段后（第3列云图），试样中部逐渐形成局部应变集中区域，对应微裂纹的萌生；该集中区在峰值阶段迅速强化并发展为贯通性主裂纹，裂纹路径基本沿轴向展开，破坏模式呈典型的拉伸破坏特征。
图2 0次干湿循环次数下位移场与XY方向应变场演化

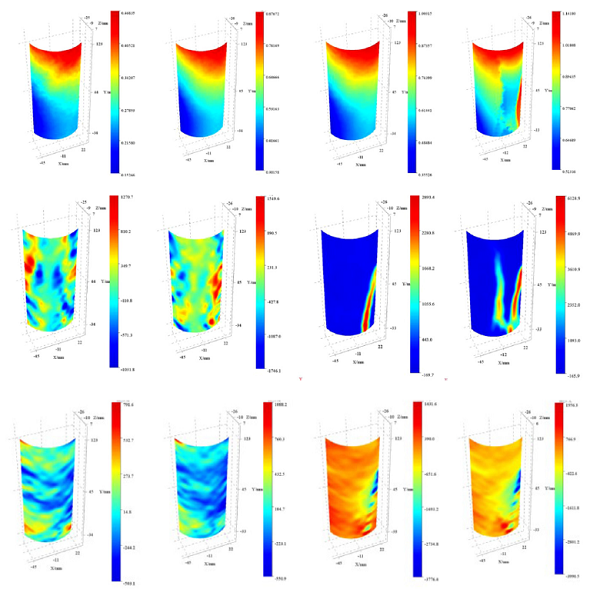

2、10次干湿循环的试样演化：如图3所示。前2阶段演化类同0次试样，进入稳定裂纹扩展阶段（第3列云图），即可观察到较早出现的应变局部化现象，范围较0次循环明显扩大。峰值阶段（第4列云图），主裂纹两侧出现明显次生裂纹，应变场呈现多条带状分布，位移场开始出现不对称特征，表明内部结构劣化使裂纹扩展路径更加复杂。
图3 10次干湿循环次数下位移场与XY方向应变场演化

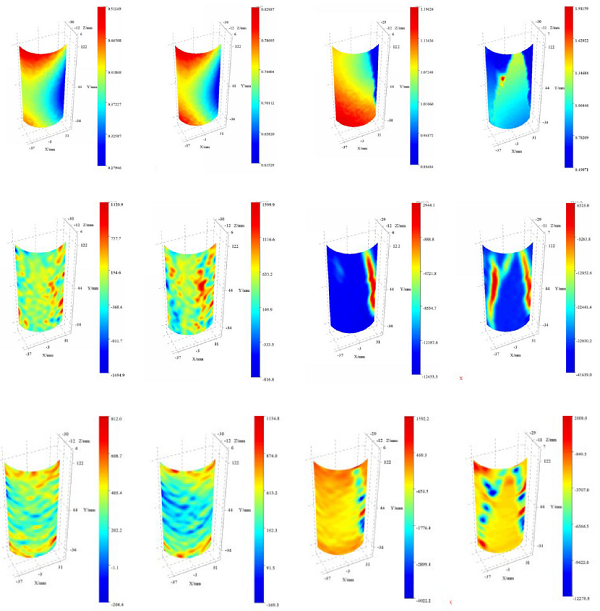

3、15次干湿循环的试样演化：如图4所示。应变场的演化过程呈现更为显著的损伤特征，在稳定裂纹扩展阶段应变集中区域更早形成；峰值阶段形成的裂纹带呈现一定倾斜角度与分叉现象，应变集中区域分布更加离散，显示破坏模式由张-拉主导向张-剪混合破坏模式转变的趋势。
图4 15次干湿循环次数下位移场与XY方向应变场演化

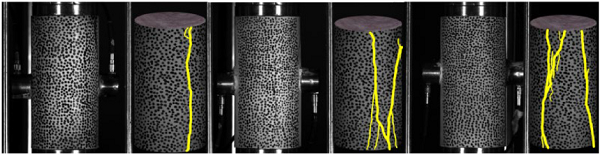

5、损伤形态对比：如图5所示。随着干湿循环次数增加，主裂纹通道的次生裂纹数量显著增加，几何形态由简单裂向向多分支、多方向扩展转变，代表宏观破坏模式由单一贯通型向复杂裂隙网络演化。
图5 0次-10次-15次不同干湿循环次数下峰值阶段损伤对比图
五、试验结论：高速3D-DIC在岩石力学研究中的价值
本次研究利用高速3D-DIC技术对凝灰岩在干湿循环后的单轴压缩破坏过程进行了全场位移与应变监测，并结合AE分析后结论如下：
I. 基于千眼狼（Revealer）高速3D-DIC系统不仅可揭示干湿循环作用下裂纹萌生时间提前与应变局部化增强特征，而且通过位移场与应变场的空间分布变化，可视化呈现裂纹路径复杂化和破坏机制演变过程。
II. 高速3D-DIC观测结果与AE演化趋势高度一致（稳定裂纹扩展阶段对应AE计数增加，峰值应力前对应AE能量激增和b值下降），验证其在岩石力学研究中的可靠性。表面应变场与内部损伤信号的协同分析，为深入理解干湿循环作用下凝灰岩的力学行为提供有效测量工具。
III. 基于3D-DIC揭示的裂纹演化特征，为后续建立损伤退化模型提供试验依据，表明高速3D-DIC在岩石力学与工程安全评估中具有广阔应用前景。
本次研究的学术详情可查询：doi: 10.1063/5.0273697。千眼狼（Revealer）3D-DIC 系统在试验中的表现证明其是岩石力学研究中干湿循环损伤监测、裂纹演化分析的有效工具。
