在沸石转轮选型和运行过程中，“处理效率能达到多少”是企业较为关注的问题之一。但沸石转轮并不存在一组适用于所有项目的统一固定效率。实际处理效率受到VOCs组分与浓度、分子筛材料配方、废气温湿度、转轮规格、转轮转速、脱附温度、浓缩倍数、系统密封状态、前处理效果及运行维护情况等多项因素影响。
沸石转轮承担的是前端废气吸附浓缩作用。废气通过吸附区时，VOCs被分子筛材料吸附；转轮进入脱附区后，通过小风量热空气将吸附的有机物脱附出来，形成小风量、高浓度废气；转轮冷却后，再次进入吸附循环。浓缩后的高浓度废气还需配套RTO、CO、冷凝或吸附回收等后端处理设备，完成后续氧化分解或资源化回收。
本文所讨论的“处理效率”，主要指沸石转轮吸附浓缩环节在特定测试条件下的净化效率，不等同于整套VOCs治理系统的综合去除效率，也不直接代表项目最终排放结果。项目整体处理效果还需结合废气收集、前处理、后端处理设备、系统设计及现场运行条件综合判断。
因此，分析沸石转轮处理效率时，既要核对转轮产品本身，也要结合废气工况、运行参数及前后端系统进行综合判断。
一、为什么不能对沸石转轮承诺统一固定的处理效率？
沸石转轮的实际处理效率由废气工况、分子筛材料配方、转轮结构和运行参数共同决定，不能脱离具体条件给出适用于所有项目的统一数值。
同一种沸石转轮面对不同VOCs组分时，分子筛材料与目标物质之间的吸附适配性可能不同；同一种废气在浓度、温湿度、运行时间和前处理状态发生变化后，转轮的吸附负荷及脱附状态也可能随之改变。
此外，转轮转速、脱附温度、脱附风量、浓缩倍数、冷却效果和系统密封状态均会影响实际运行结果。即使采用相同规格的转轮，只要废气组分或运行条件不同，其处理效率也不能直接进行简单对比。
具体项目可以根据废气分析、工况条件、正式技术方案、运行测试及双方约定的验收条件确定相应指标，但不能将某一项目或某一组试验条件下的效率数值直接作为所有项目的统一承诺。
二、废气组分如何影响沸石转轮的吸附能力？
不同VOCs物质在分子尺寸、极性、沸点和反应特性等方面存在差异，而分子筛材料具有特定的孔径结构、极性和化学组成，因此对不同物质的吸附容量和选择性并不相同。
苯系物、酯类、醇类和酮类等常见VOCs组分，需要根据分子尺寸、极性、沸点及实际工况匹配相应的分子筛材料配方，不能采用一种配方覆盖全部废气组分。
邻苯二甲酸酯、部分丙烯酸酯、有机硅氧烷等高沸点或易反应物质，可能难以通过正常脱附过程去除，并持续占据分子筛微孔，造成吸附性能下降。部分卤代烃以及其他具有腐蚀性或易反应特性的物质，也需要结合浓度、湿度和系统材料进行专项风险评估。
对于NMP、二氯甲烷等特定工艺废气，还需结合废气浓度、温湿度、回收需求及后端工艺进行专项评估，不能仅依据物质名称或所属行业直接判断是否适合采用沸石转轮。
因此，判断沸石转轮是否适用以及可能达到的处理状态，应先明确VOCs主要组分及其占比，而不能只提供废气总浓度。
三、分子筛材料配方对处理效率有什么影响？
分子筛是沸石转轮发挥吸附作用的关键材料。分子筛的孔径结构、极性、硅铝比和化学组成不同，对特定VOCs物质的吸附容量和选择性也会存在差异。
分子筛孔径与目标物质的分子尺寸越匹配，其选择性吸附表现通常越有针对性；分子筛极性不同，对极性和非极性物质的适配情况也不同。湿度参与吸附竞争时，不同配方的亲水性差异还可能进一步影响VOCs吸附状态。
青岛纳博科现有技术资料中列有Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型、Ⅴ型、ⅠA型、ⅡA型、ⅢA型和ⅢC型等9种常用分子筛配方，用于适配不同应用行业和VOCs组分。
具体项目应先开展废气组分分析，再结合浓度、温湿度、风险物质及实际运行条件判断材料配方。配方选择属于工况分析与适配过程的一部分，不能仅根据行业名称或单一污染物名称直接确定。
四、废气浓度和湿度如何影响转轮效率？
VOCs浓度会影响转轮单位时间内承担的吸附负荷。废气正常浓度、峰值浓度以及浓度波动情况不同，对转轮规格、材料配方、转速、浓缩倍数和脱附条件的要求也会不同。
当实际浓度或浓度波动超出原有设计工况时，转轮可能在进入脱附区前出现局部提前饱和，进而造成处理效率波动。因此，选型时不能只提供平均浓度，还应尽量明确正常浓度、峰值浓度及生产过程中的变化情况。
湿度同样会影响分子筛材料的吸附状态。水分子可能与VOCs竞争吸附位点，而不同分子筛配方的亲水性存在差异。因此，高湿工况不能依据单一湿度数值直接判断是否适用，需要结合VOCs组分、材料配方、废气温度、露点条件及腐蚀风险进行专项评估。
对于温湿度波动较大的项目，还应同时分析生产启停、异常工况及季节变化对转轮运行状态的影响。
五、转轮转速对处理效率有什么影响？
转轮转速决定分子筛材料在吸附区、脱附区和冷却区内的停留时间。转速过低或过高，都可能影响吸附、脱附与冷却三个环节之间的平衡。
转速过低时，转轮局部区域在进入脱附区前可能已经吸附饱和，造成VOCs穿透；转速过高时，转轮在脱附区内的停留时间缩短，可能造成换热和脱附不充分。完成脱附后的转轮如果没有充分冷却，也可能影响下一周期的吸附状态。
相关技术资料中的一组特定试验显示，转轮转速为2.2R/h时，平均效率约为85%；转速提高至3.3R/h时，平均效率约为95%；随着转速继续提高，处理效率又出现下降。
该组数据仅用于说明特定试验条件下转速变化与处理状态之间的关系，不代表3.3R/h是所有项目的固定最佳转速。实际转速应结合VOCs组分、浓度、材料配方、转轮规格、吸附负荷、脱附温度、脱附风量及冷却条件综合调整。
六、脱附温度过高或过低会产生什么影响？
脱附温度需要满足吸附物从分子筛材料中脱附的要求，同时还要兼顾后续冷却过程。
脱附温度过低时，部分有机物可能无法充分脱附，残留物持续占据分子筛微孔，使转轮再次进入吸附区后的可用吸附能力下降。对于高沸点或难脱附物质，脱附不足造成的累积影响可能更为明显。
脱附温度也不是越高越好。温度提高后，转轮在进入冷却区时需要承担更大的冷却负荷；如果冷却不足，转轮以较高温度重新进入吸附区，也可能影响下一周期的吸附状态。
相关技术资料中的特定试验显示，在相应条件下，脱附温度低于210℃时，处理效率出现下降；当脱附温度提高至240℃时，处理效率没有继续提高，反而出现下降。
上述温度仅用于说明特定试验条件下脱附温度变化与处理状态之间的关系，不能作为所有项目的统一温度设定值。实际脱附温度应结合VOCs组分、分子筛配方、脱附风量、转轮转速及冷却条件确定。
七、浓缩倍数为什么不是越高越好？
浓缩倍数可以理解为吸附处理风量与脱附风量之间的比值。提高浓缩倍数通常需要减少脱附风量，但脱附风量并不能无限降低。
当脱附风量过小时，热空气与转轮之间的换热可能不充分，已经吸附的有机物也可能无法充分脱附。转轮携带部分残留物重新进入吸附区后，可用吸附容量可能下降，最终造成处理效率衰减。
相关技术资料中的一组特定试验显示，当浓缩倍数设置为6.5倍时，转轮6个不同位置取样点的效率均处于较高水平；随着浓缩倍数继续提高，吸附效率出现下降。
该试验仅用于说明特定试验条件下浓缩倍数变化与吸附状态之间的关系。浓缩倍数需要与入口VOCs浓度、废气组分、脱附风量、脱附温度、转轮规格、后端处理能力及系统安全条件共同匹配，不能脱离实际工况单独追求更高数值。
浓缩后的高浓度废气进入RTO、CO、冷凝或吸附回收等后端设备时，还应满足相应系统的安全设计和运行要求。
八、如何正确理解厂家提供的试验数据或项目数据？
处理效率数据只有在明确测试条件的情况下，才具有相应的参考意义。核对试验数据时，至少应关注VOCs组分与浓度、分子筛材料配方、废气温湿度、转轮规格、转轮转速、脱附温度、浓缩倍数、采样位置及系统运行状态等信息。
以下数据仅用于说明特定试验条件下不同分子筛配方与VOCs组分之间的适配差异，不代表其他项目的固定处理效率，也不作为具体项目的性能承诺。

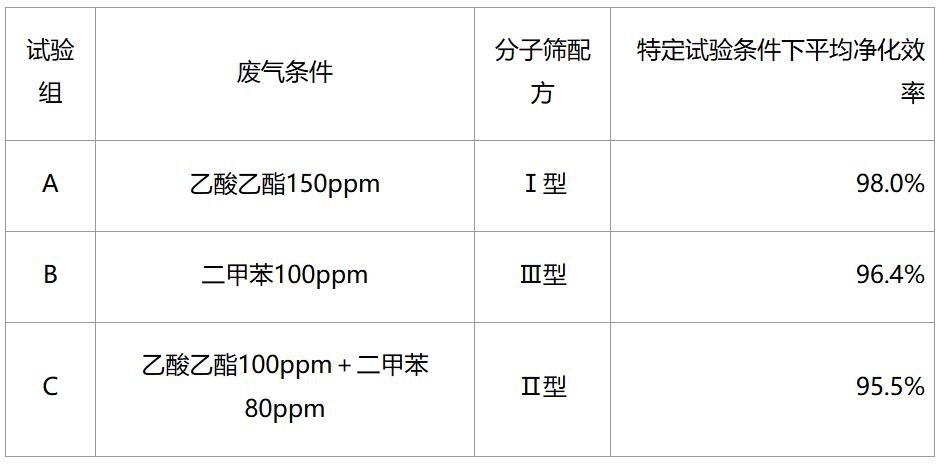

在转速2.0R/h、温度50℃、相对湿度75%的特定条件下，相关测试结果如下：
该组数据表明，在相同温湿度和转速条件下，废气组分发生变化后，与之适配的分子筛材料配方和相应测试结果也会发生变化。
这些数据主要用于说明材料配方需要根据VOCs组分进行选择与验证，不能直接作为其他行业、其他废气组分或其他运行条件下的固定性能承诺。
对于具体项目，企业应重点核对测试条件与自身实际工况是否接近。必要时可通过工况及废气成分分析、运行数据核对、现场点检、转轮取样及实验检测等方式，对材料配方、结构规格、运行参数和转轮状态进行进一步判断。
总结
沸石转轮处理效率是废气工况、分子筛材料配方、转轮结构和运行参数共同作用的结果，不能脱离具体条件讨论统一固定值。
在选型阶段，应依次核对废气来源和生产工艺、风量及波动、正常与峰值浓度、VOCs主要组分和占比、温湿度、粉尘、漆雾、油雾等气溶胶、高沸点及易反应物质，以及后端处理工艺和安全条件。在完成工况分析后，再判断材料配方、结构规格和运行条件。
在运行阶段，如果出现处理效率下降、压差升高或排放波动，也不应立即将问题归因于转轮本体。应先核对生产工艺、运行参数、系统密封和前处理状态，再结合现场点检、转轮取样及实验检测，判断是参数不匹配、宏观孔道污染、微孔占据，还是材料状态发生变化。
青岛纳博科环保科技有限公司围绕工业VOCs治理相关吸附材料及设备开展研发、设计、生产和销售。在沸石转轮领域，可根据具体工况依次开展工况分析与适配、材料配方研发、产品设计、生产制造、质量检验、产品供应，以及产品运行后的点检、取样检测和性能评估，为转轮选型、参数调整及后续维护提供技术参考。
具体项目的处理效率和运行结果，仍应以正式技术方案、现场测试及双方约定的验收条件为准。
转自：鹰潭新闻网
【版权及免责声明】凡本网所属版权作品，转载时须获得授权并注明来源“中国产业经济信息网”，违者本网将保留追究其相关法律责任的权力。凡转载文章及企业宣传资讯，仅代表作者个人观点，不代表本网观点和立场。版权事宜请联系：010-65363056。
延伸阅读
