1. 导电PC挤出：一个被“凑合”了很久的细分领域
1.1 为什么导电PC挤出总是“差点意思”
PC（聚碳酸酯）本身是优良的绝缘材料，要让其具备导电或抗静电功能，必须在基体中构建连续的导电网络。这个网络越均匀、越稳定，材料的导电性能就越好。但问题恰恰出在这里——
采用导电炭黑作为导电介质时，16%~23%的高填充量才能形成逾渗网络。结果就是熔体粘度飙升，挤出时流道阻力大、熔温升高，而且炭黑团聚几乎不可避免，片材表面出现麻点、晶点几乎是常态。采用碳纤维时，导电网络容易沿流动方向取向，导致片材纵向和横向电阻差出一个数量级，而且表面粗糙度偏高。
更棘手的是，挤出成型对导电网络的破坏本身就比注塑大得多。熔体在模头处经历强烈的拉伸流动，导电填料被拉断或重新排列，电阻飘忽不定。很多导电PC材料在注塑件上“能用”，一上挤出产线就“露馅”。
1.2 一个长期存在的“不可能三角”
在这个细分领域，长期以来存在一个“不可能三角”：导电稳定性、表观质量、加工适应性，三者往往无法兼得。
这不是没有导电PC，而是没有一款能同时满足“导得稳、表面好、挤得出”的导电PC挤出材料。多数产品只能在三者中选两样，第三样“凑合一下”。
2. DGK-PC DD5-7JC：技术路径上的一个关键转向
2.1 从“高填充”到“低填充”的思路切换
DGK-PC DD5-7JC的突破，本质上不是某项指标的数据更高，而是技术路径的切换。
传统导电PC走的是“高填充导电炭黑”路线——靠大量填料的物理接触形成导电通路。这条路简单粗暴，但代价是加工性、冲击韧性和表观质量全面牺牲。
DGK-PC DD5-7JC走的是另一条路：碳纳米管复合导电体系。碳纳米管（CNT）的优势在于——只需很低的填充量就能形成三维导电网络。
低填充带来的连锁反应是：熔体粘度不会急剧上升，挤出加工窗口变宽；填料分散更均匀，表面麻点问题大幅改善；冲击韧性保留更好，材料不会变脆。
这不是什么神秘的黑科技，而是一个在导电效率和材料综合性能之间找到了更好平衡点的工程方案。接下来的数据均来源于余姚市德宇塑料科技有限公司，及其提供的DGK-PC DD5-7JC材料。
2.2 一组可以反复验证的数据

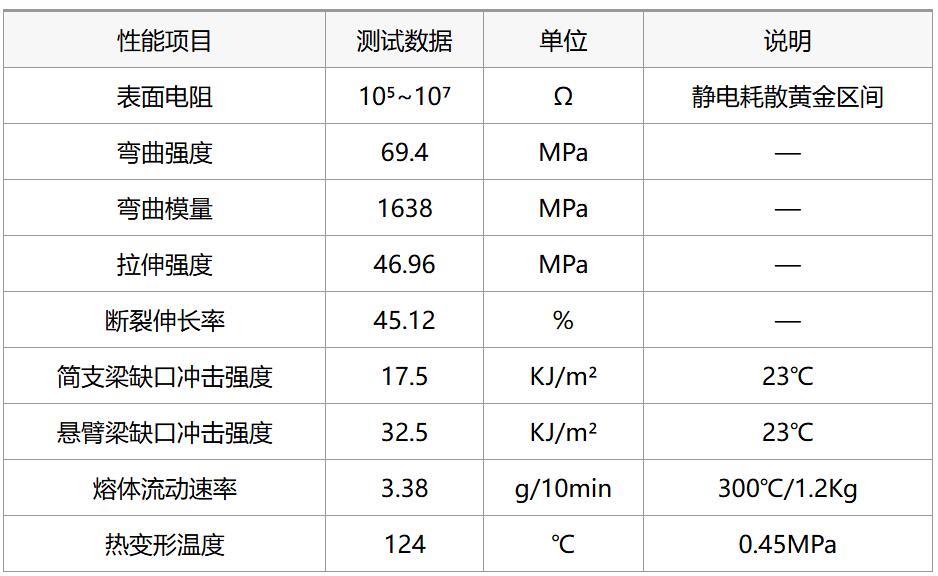

DGK-PC DD5-7JC的检测报告提供了完整的性能数据，这些数据是在第三方可复现的实测值：
这些数据的价值不在于“高”，而在于均衡。与纯PC相比，力学性能有所下降——这是导电填料带来的必然代价——但下降幅度可控。在同类挤出级导电PC中，冲击强度保留到这个水平的并不多见。
2.3 哑光和光亮：一个细节里的差异化
多数导电PC只有一种表面效果，因为切换表面意味着调整填料体系和配方，需要额外的研发投入。
DGK-PC DD5-7JC同时提供哑光和光亮两个版本——哑光版适合对反光敏感的光学检测场景（如晶圆托盘），光亮版适用于常规电子托盘和外壳。这不是简单的表面处理差异，而是从配方层面就做了区分设计。两者在导电性能和力学性能上没有本质差异。
3. 一个客户案例：从65%到91%的良率跃升
3.1 初始问题：麻点和电阻不均
2025年底，华东一家电子包装制品企业接到一批芯片托盘的订单，终端要求托盘表面电阻稳定在10?~10?Ω，且表面不能有任何麻点或晶点——芯片直接接触托盘，任何表面缺陷都可能划伤芯片或吸附灰尘。
该企业此前使用某国产导电PC（炭黑体系）挤出片材后热成型制托盘。试产阶段出现两个问题：
片材表面有炭黑团聚形成的“麻点” ，良率不足65%
片材纵向和横向的电阻差异超过一个数量级，横向电阻偏高，无法通过终端测试

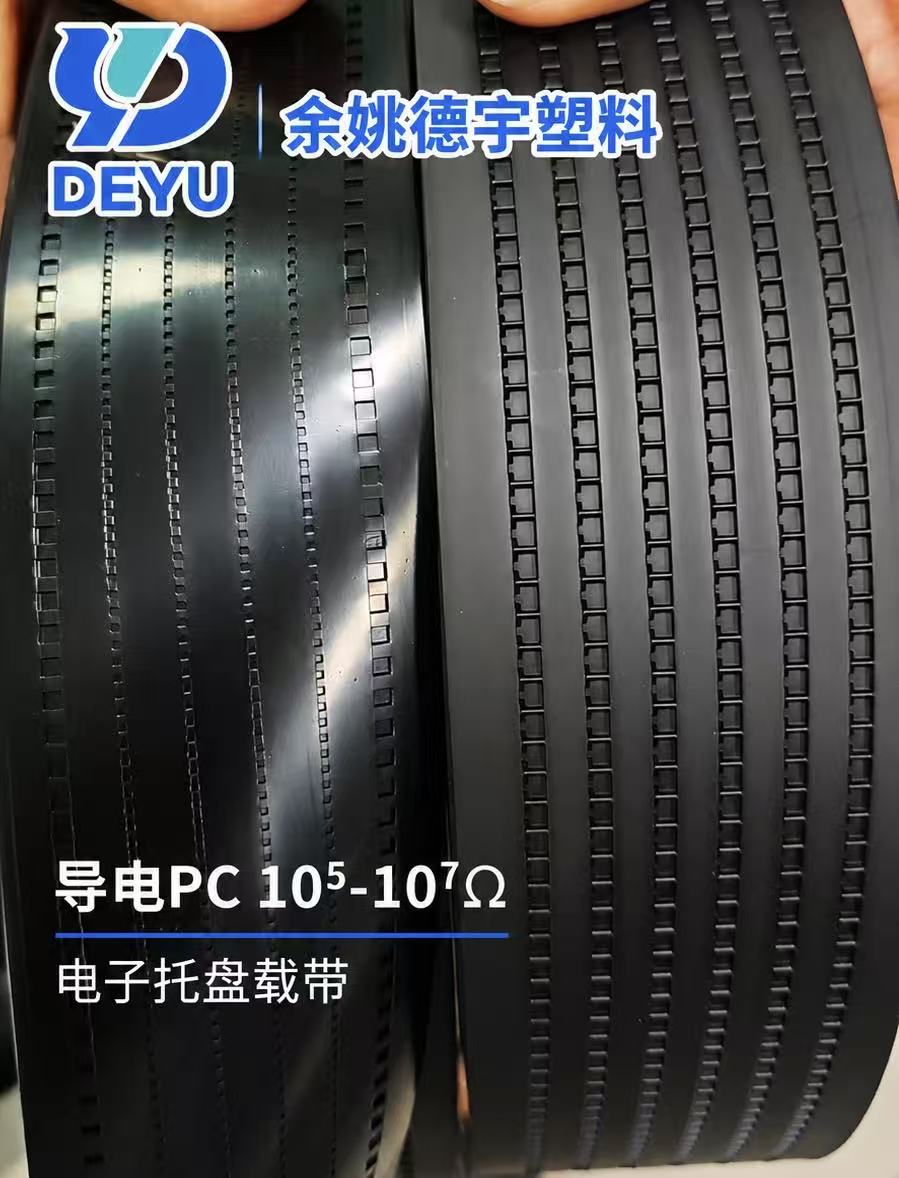

图片：导电PC电子托盘载带
3.2 调试过程：两个工艺微调
第一次试产DGK-PC DD5-7JC光亮版，按推荐的干燥条件（110℃/4小时）和挤出温度（255~265℃）执行。表面麻点问题基本消除，但横向电阻仍略高于规格上限。
现场排查后发现，问题出在挤出机的螺杆组合和转速设置上——该企业的挤出机螺杆剪切块配置偏强，对碳纳米管导电网络造成了过度破坏。
调整方案分两步：
将螺杆转速从32rpm降至20rpm，减少熔体在螺杆中的过度剪切
将模头温度从260℃提高至268℃，降低熔体在模唇处的拉伸应力，让导电填料有更充分的松弛时间重新搭接
这两项调整都是“不动硬件、只动工艺”的微调，对导电网络的保留效果却差异显著。

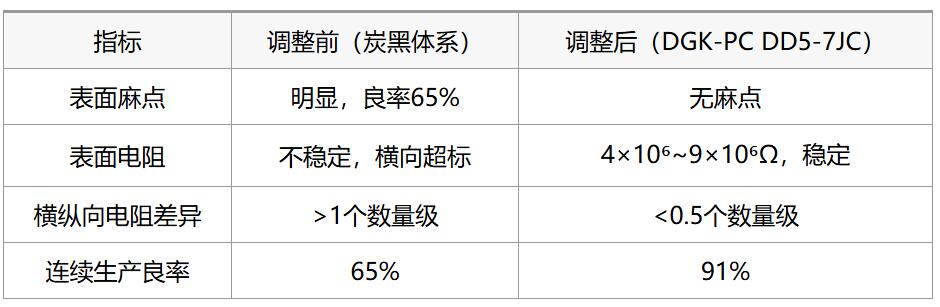

3.3 调整后的结果
连续生产800米片材，电阻波动在规格内，表面无麻点。该企业最终将DGK-PC DD5-7JC纳入了合格供应商清单。
4. 三个值得关注的细节
4.1 为什么挤出比注塑更难做导电？
挤出过程中熔体在模头处经历强烈的拉伸流动，导电填料会沿流动方向取向排列，导电网络被拉断。注塑虽然也有流动取向，但熔体在模腔内充填后有一个保压和冷却过程，导电网络有更多时间重新搭接。所以一款材料在注塑上“能用”，不代表在挤出上“好用”——DGK-PC DD5-7JC的研发起点就是挤出。
4.2 表面无麻点是怎么做到的？
麻点的本质是导电填料团聚。传统炭黑体系因为填充量高，炭黑粒子之间容易聚集，形成肉眼可见的“麻点”。碳纳米管复合体系因为填充量大幅降低，加上分散技术的控制，填料在基体中的分布均匀性显著提升，表面缺陷自然减少。
4.3 哑光和光亮版本怎么选？
如果制品后续有光学检测需求（如AOI自动光学检测），哑光版可以减少反光干扰；如果对表面光泽度有要求（如外观件），光亮版更合适。两者在导电性能和力学性能上没有本质差异。
5. 为什么说这是一个“新突破”
“突破”这个词在改性塑料行业被用得太滥了。一款材料加了点新助剂就叫突破，调了个配方也叫突破。
DGK-PC DD5-7JC称得上“新突破”，不是因为某项指标冠绝同行，而是因为它换了一条技术路径来解决导电PC挤出的老问题——用碳纳米管复合体系替代高填充炭黑体系，用低填充换取加工性、表观质量和导电稳定性的同步提升。
这条路不是没人想过，但真正能把碳纳米管在PC中分散均匀、形成稳定导电网络、同时兼顾挤出工艺的，市面上能拿得出完整检测报告和真实客户验证案例的，并不多。
DGK-PC DD5-7JC的价值在于：它不是实验室里的概念验证，而是一条已经被产线验证过的、可复制的工程方案。
在导电PC挤出这个长期被“凑合着用”支配的细分领域，这本身就意味着一次实质性的进步。
